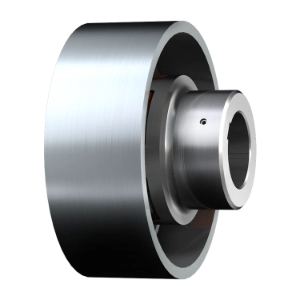

Den vridelastiska klokopplingen ROTEX BTAN är en elastomerkoppling i kombination med en bromstrumma. ROTEX typ BTAN används som hållbroms, men även som servicebroms.
ROTEX klokoppling med bromstrumma (trumbroms) ska monteras på externa trumbromsar med dubbla skor. Bromstrumman placeras på den drivna sidan. För kombinationer med bromstrumma, är det viktigt att tänka på den potentiellt höga periferihastigheten som kan bli följden – KTR rekommenderar dynamisk balansering med höghastighetsdrivningar från 30 m/s.
Användningsområden för vår vridelastiska klokoppling ROTEX BTAN med bromstrumma (trumbroms):
Denna kombination av koppling och broms används överallt där hållbromsar eller servicebromsar krävs, t.ex. på transportband, generatorer, turbindrivningar, industrifläktar, kranar, lyftanordningar etc.
Kopplingar och bromsar från KTR:
Fördelen för kunden är att allt levereras från en enda leverantör med möjlighet att utveckla bromsarna (KTR-STOP eller EMB-STOP) också. KTR-STOP-bromsen aktiveras hydrauliskt och EMB-STOP aktiveras elektromekaniskt.
Fastigheter
varje kopplingstyp kan kombineras olika bromstrumstorlekar
enligt DIN 15431/15435
axiellt instickbar
vibrationsdämpande
Kompensering av inriktningsfel (axiellt, radiellt, vinklat)
Produktdetaljer
CAD-ritningar
Här hittar du 2D CAD-ritningar för nedladdning.
Behöver du 3D-ritningar istället? Besök då vårt 3D CAD-bibliotek.
