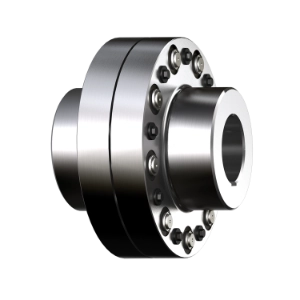

Die elastische Kupplung REVOLEX KX-D Stahl ist eine durchschlagsichere Bolzenkupplung.
Die REVOLEX-Bolzenkupplung aus Stahl ist geeignet bis 60 m/s Umfangsgeschwindigkeit, so verlangen z. B. direktgetriebene Industrieventilatoren neben hoher Leistung auch hohe Drehzahlen.
Die üblichen Welle-Nabe-Verbindungen sind Passfederverbindungen. Der Nabenwerkstoff Stahl ermöglicht zudem Ölpressverbände sowie Kombinationen mit CLAMPEX-Innenspannsätzen und Außenspannsätzen.
Die REVOLEX in Stahl kann auch in kundenspezifischen Sonderabmessungen realisiert werden, wir sind im Durchmesser und in der Länge frei.
Weiter besteht die Möglichkeit, besondere Stähle vorzusehen. So wurden bereits Bolzenkupplungen aus hochfestem Stahl wie z. B. 42CrMo4 oder Stahl mit besonderer Kerbschlagzähigkeit für Tieftemperaturanwendungen (Bohrinseln, arktische Bandantriebe) realisiert. Weiter werden für maritime Anwendungen Stähle mit 3.1 + 3.2 nach DIN EN 10204 realisiert, die zum Beispiel in Bugstrahlrudern (Thrustern) von großen Kreuzfahrtschiffen Verwendung finden.
Bolzenkupplungen ab Lager verfügbar
Die REVOLEX KX-D-Stahl-Bolzenkupplung ist vorgebohrt in den Baugrößen 75 bis 330 am Lager. Sonderabmessungen sind in Durchmesser und Länge möglich.
Eigenschaften
drehelastische, durchschlagsichere Bolzenkupplung / Wellenkupplung
wartungsfrei
Bolzen radial montierbar/demontierbar
allseitig bearbeitet, gute dynamische Eigenschaften
Nabenmaterial Stahl für höhere Beanspruchung und Drehzahlen
Produktdetails
CAD-Zeichnungen
Hier finden Sie 2D-CAD-Zeichnungen zum Download.
Sie benötigen stattdessen 3D-Zeichnungen? Dann besuchen Sie bitte unsere 3D-CAD-Bibliothek.
